高的牌WH-203DT跳频式无线话筒
使用说明书
一、概述

本机为2.4GHz频段领夹型无线麦克风，其具有如下特点：

轻 巧：类似蓝牙耳机、MP3的重量，体积小巧、造型美观。

无窜扰：采用数字对码及短波跳频传输方式，≥2000间课室同时使用无串扰。

使用方便：无须调整频率，发射和接收器自动快速地址匹配，使用简单方便。

啸叫小：数字处理，啸叫抑制效果好。

易于管理：每个发射器都可以任意匹配某台接收器。

工作时间长：可连续使用6－8小时，锂电池充电方式无需更换电池。

音质好：专业16－24Bit，48K语音信号采集及传输，指标优于CD音质。

使用安全：类似蓝牙及WiFi的发射功率，省电且安全。

发射机（SY-1011）：

1、双向2.4G短波跳频技术；

2、音频信号：数字采样，16-24Bit，48kHz；

3、配对方式：无线电自动扫描，地址对码匹配；

4、同一学校(不同教室)使用设备数量：≥2000 无串扰；

5、语音频响：50－15kHz；

6、最大输入声压：110dB SPL ；

7、采用国家统一的通信手持机USB充电接口，使用聚合物锂电池供电，一次充电可连续使八小时；

8、耗电电流： 50mA ；

9、无线发射功率：峰值16dBm，平均功率小于8dBm；

10、带20级灵敏度调节按键；

11、夹扣、麦克风传感器及机壳一体化设计，可靠耐用；

12、尺寸：6.9cm×3.5cm×1.5cm；

13、重量：45克；

接收机（WH-203DT）：

1、双向2.4G短波跳频技术；

2、配对方式：无线电自动扫描，地址对码匹配；

3、可匹配的发射器：≥4亿（32bit 地址编码）；

4、同一学校(不同教室)使用设备数量：≥2000 无串扰；

5、音频输出：平衡/非平衡；

6、无线发射功率：小于20dBm；

7、接收距离：大于15米（背向）；

8、功耗：6W；

9、电源：AC220V；

10、1U标准上机柜机箱；

二、各部分名称及功能

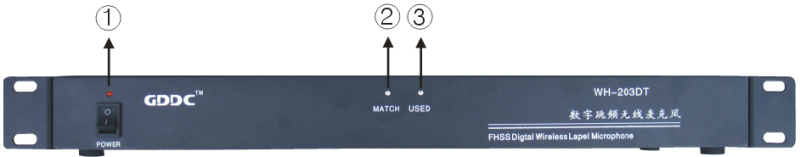

1、接收机正面板

①电源开关（POWER） ②信号指示灯（蓝）  ③电源指示灯（绿）（USED）

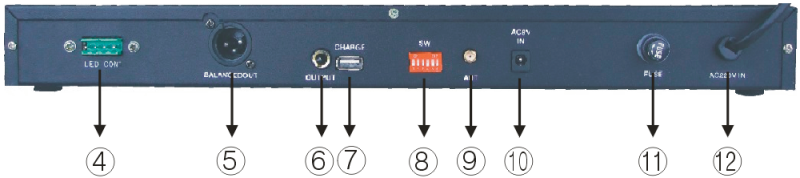

2、接收机背面板

④外接信号指示灯与辅助控制端口

⑤平衡式音频输出插座：采用“XLR”型插座，提供与音头灵敏度相等平衡式音头输出。

⑥不平衡式音频输出插座：采用6.3mm“phone”型插座，提供不平衡式音频信号输出。

⑦USB口,用随机附带的USB线对发射机进行充，也可连接电脑做上位机软件设置。

⑧拨码开关（SW）：调节接收机输出电平（具体操作对照“安装说明”第5项）。

⑨天线接口 （ANT）

⑩电源输入插座（AC9V IN）：连接9V AC电源输入插座。

其余两个依次为保险插座、220V交流输入电源线。

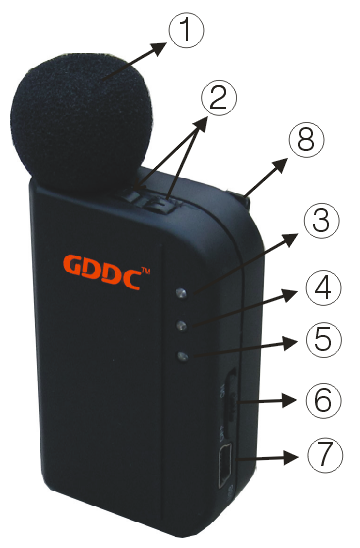

3、领夹式发射机(SY-1011)

三、跳频式无线话筒安装说明

1、天线的安装：用螺丝将天线固定在讲台前方偏上位置（尽量靠近讲台桌面）或黑板旁边的墙体，弧面向外。

2、天线安装完成后，将天线的馈线端接入机器背面板的“天线”（接收机背面板图示<9>）。

3、将音频信号线（6.35mm ）的一端插入接收机背面板的“不平衡式音头输出插座”（接收机背面板图示<6>），另一端连接音频功率放大器的麦克风输入插座（MIC INPUT）。

4、将220V交流输入电源线<12>插入交流220V电源插座，安装即告完毕。

四、操作说明和注意事项

1、打开接收机及发射机电源开关 发射机靠近天线正面15cm左右发射机蓝灯长亮即匹配成功。

2、若在干扰比较严重的场合，长时间匹配不成功的情况下，需重新开启发射机进行匹配；

3、电量提示及检测：使用过程中若绿灯不停闪烁则表示只剩下大约20%的电量，还可以使用30-40分钟。

4、使用过程中若绿灯与蓝灯同时快闪则表示电量低至不能正常工作，请及时充电。

5、检测电量：按住发射机“音量调节‘-’（发射机图示中）
